正压安全型水封式排水器 煤气排水器

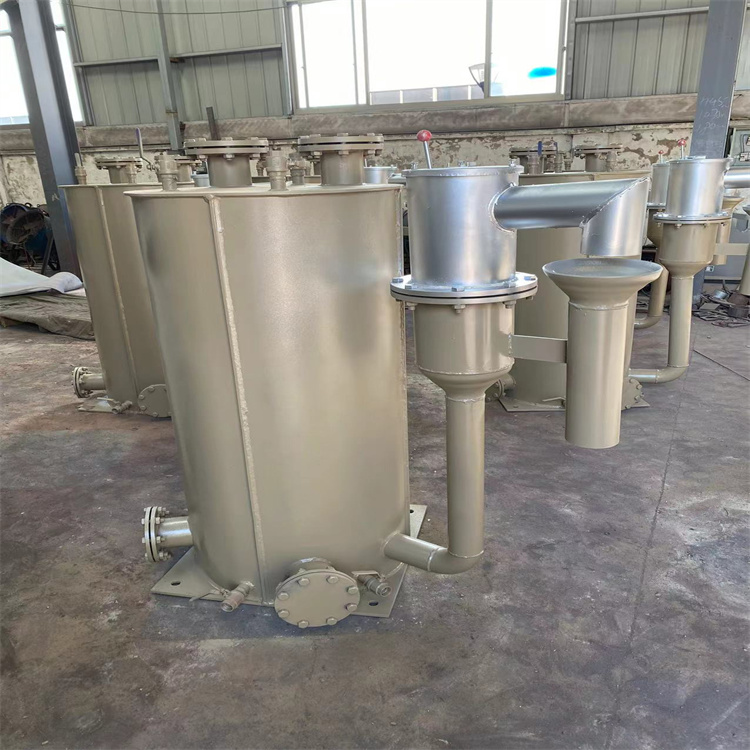

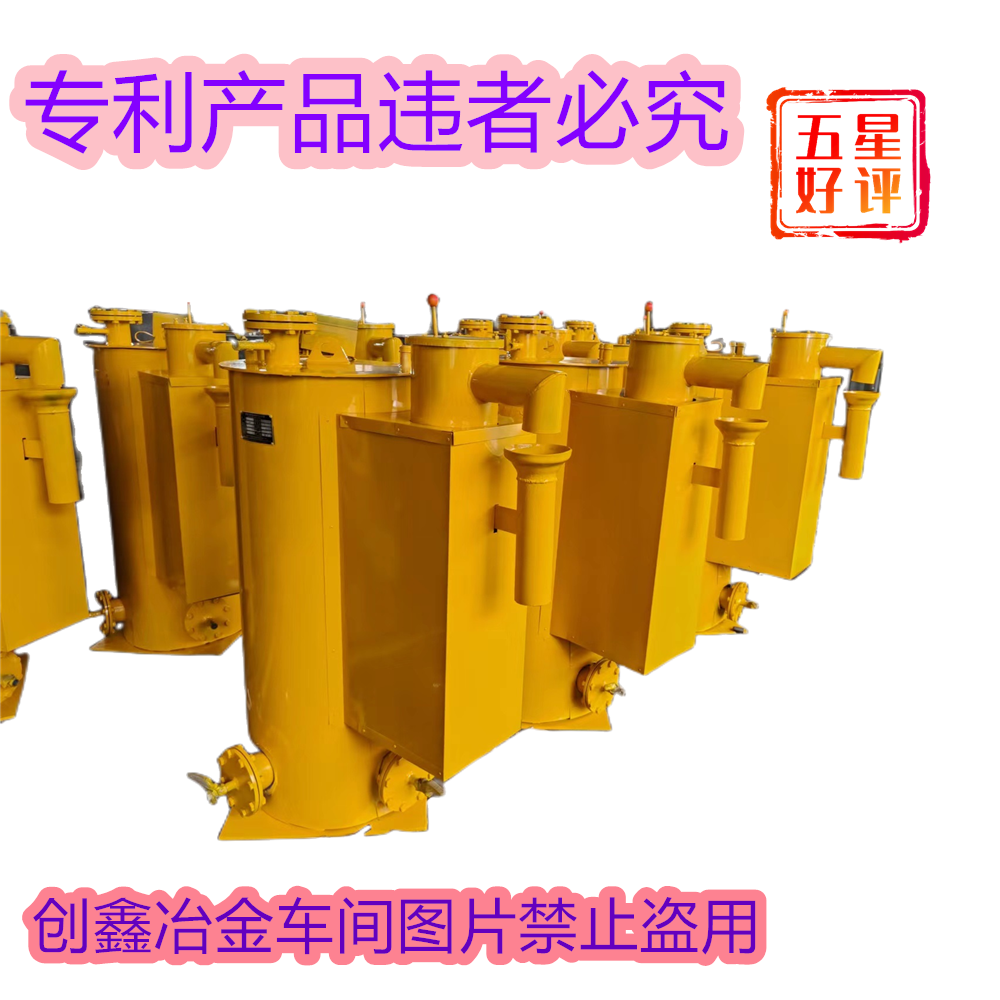

安全型水封式煤气排水器

实用新型涉及一种煤气管道的防泄漏装置水封煤气排水器，尤其涉及一种防泄 漏煤气排水器。目前巿场上的防泄漏煤气排水器，其防泄漏装置的浮简和指示杆 均设置在装置简体的中轴线上，利用煤气压力和水波动使浮简上下运 动，当排水器水封被击穿时，浮筒利用引力下沉，使阀门自动关闭， 从而封住煤气，防止煤气大量。但是一旦该种排水器脱水后，浮 简下沉，闽门并不能关闭完全，产生煤气泄漏，并且指示杆也容易不 往上升达到警示的目的，造成安全。 发明内容本实用新型的发明目的是提供一种防泄漏煤气排水器，可有效防 止煤气泄漏。本实用新型采用的技术方案是防泄漏煤气排水器，包括煤气排水器、防泄漏装置，所述防泄漏 装置包括简体、指示杆、挡板和设于挡板以下简体内的浮简，所述挡 板设有出水口，指示杆穿过出水口并延伸到简体外部，挡板上部的简 体一侧与排水管道相连，简体底部与煤气排水器连通，所述浮简与指示杆分别置于简体中轴线的两侧，并分别与连杆的一端固定连接，连杆中部与固定在简体内壁的销钉活动连接；所述连杆靠指示杆一侧固定有至少与挡板出水口面积相等的阀门。所述排水管道顶部设有通气孔，所述排水管道顶部与排水管道下 部直接相连。本实用新型的所述浮简与指示杆分别置于简体中轴线的两侧，并 分别与连杆的一端固定连接，连杆中部与固定在简体内壁的销钉活动连接；所述连杆靠指示杆一侧固定有至少与挡板出水口面积相等的阀 门，这样可以使浮简与指示杆之间产生一个杠杆作用，销钉作为杠杆 支点，由于阀门设在连杆靠指示杆一侧且至少与挡板出水口面积相 等，可以在浮筒下沉后有效的密封挡板的出水口，从而达到防止煤气 泄漏的目的。所述排水管道顶部设有通气孔，所述排水管道顶部与排 水管道下部直接相连，通气孔的设置可以防止防泄漏装置产生虹吸现 象而导致冷凝水大量流失，将排水管道顶部与排水管道下部直接相 连，则使管道连接更紧密。本实用新型在排水器出现脱水时也能有效使阀门与挡板的出水 口密封，防止煤气泄漏现象的发生，是一种稳定性更高、更安全的防 泄漏煤气排水装置。，防止煤气泄漏现象的发生，是一种稳定性更高、更安全的防泄漏 煤气排水装置。防泄漏煤气排水器，包括煤气排水器、防泄漏装置，所述防泄漏装置包括筒体、指示杆、挡板和设于挡板以下筒体内的浮筒，所述挡板设有出水口，指示杆穿过出水口并延伸到筒体外部，挡板上部的筒体一侧与排水管道相连，筒体底部与煤气排水器连通，其特征是所述浮筒与指示杆分别置于筒体中轴线的两侧，并分别与连杆的一端固定连接，连杆中部与固定在筒体内壁的销钉活动连接；所述连杆靠指示杆一侧固定有至少与挡板出水口面积相等的阀门。根据权利要求所述的防泄漏煤气排水器，其特征是所述排水管 道顶部设有通气孔，所述排水管道顶部与排水管道下部直接相连。本实用新型涉及一种防泄漏煤气排水器。它包括煤气排水器、防泄漏装置，所述防泄漏装置包括筒体、指示杆、挡板和设于挡板以下筒体内的浮筒，所述挡板设有出水口，指示杆穿过出水口并延伸到筒体外部，挡板上部的筒体一侧与排水管道相连，筒体底部与煤气排水器连通，所述浮筒与指示杆分别置于筒体中轴线的两侧，并分别与连杆的一端铰接，连杆中部与固定在筒体内壁的销钉活动连接，所述连杆靠指示杆一侧固定有至少与挡板出水口面积相等的阀门。本实用新型在排水器出现脱水时也能有效使阀门与挡板的出水口密封，防止煤气泄漏现象的发生，是一种稳定性更高、更安全的防泄漏煤气排水装置。
