JD-KHP型不锈钢扩散缓冲放空消声器

JD-KHP型不锈钢扩散缓冲放空消声器

一、结构型式

　　本消声器是一种扩散缓冲，小孔喷注与吸声结构相结合的复合消声器，在材质上采用既抗燃又耐腐蚀的不锈钢，适用于氧气、氮气、空气、化工工艺气体及水蒸汽在排放时产生的排气喷流噪声。

二、适用范围

　　1.适用放散量：4000-128000m3/h(标况)

　　2.适用压力：本消声器**接予放空阀后，压力≤0.15MPa

　　3.使用温度：<400℃

　　4.消声量：>30dB(A)

三、注意事项

　　1.本消声器配带材质为20号钢PN2.5JB81-94接管法兰一对，排污管法兰一对。

　　2.用户自配PN2.5 DN20排污阀一个。

　　3.若放空阀前压力P>2.5MPa，宜在消声器前配管上安放一个φ=0.5D（配管直径）节流孔板。

　　4.严禁油水浸入吸声材料。

　　5.安装时消声器本体不得承受本身重量以外其它处力牵扯，并须坚放。

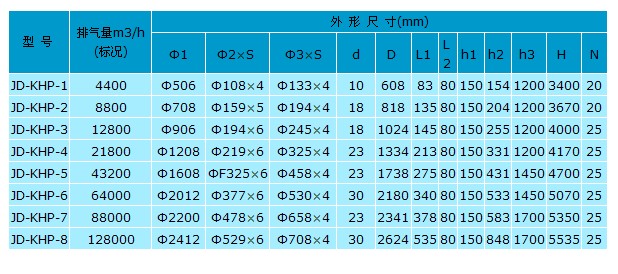

JD-KHP型不锈钢扩散缓冲型放空消声系列规格选用表
